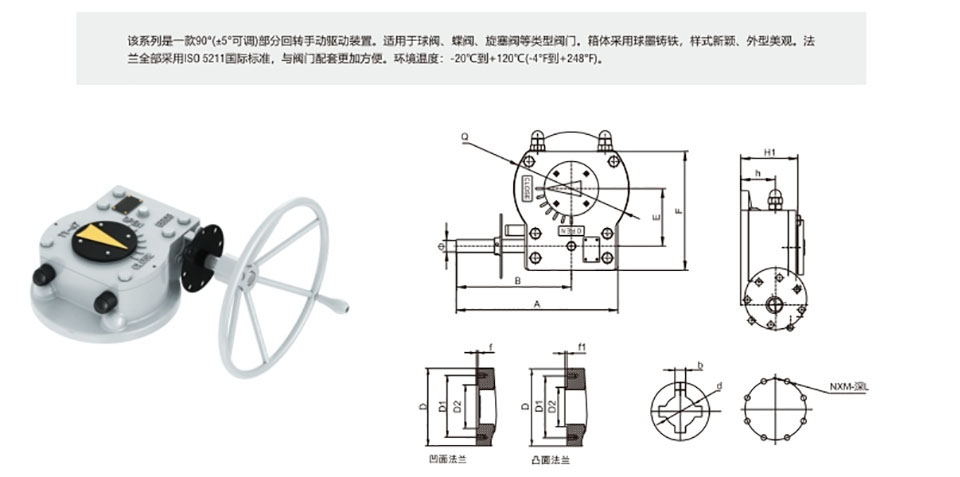

| 型号Model | TYQ-24 | TYQ-36 | TYQ-41 | TYQ-47 | TYQ-51 | TYQ-68 | |||||||||||
| 技 术 参 数 Technial-parameters | |||||||||||||||||
| 速比Ratio | 24:1 | 36:1 | 41：1 | 47:1 | 51:1 | 68:1 | |||||||||||
| 输入力矩Input-torque Nm | 60 | 75 | 110 | 160 | 196 | 196 | |||||||||||
| 输出力矩Output-torque Nm | 430 | 800 | 1350 | 2000 | 3000 | 4000 | |||||||||||
| 机械效率M.A.±10% | 7.2 | 10.7 | 12.3 | 12.5 | 15.3 | 20.4 | |||||||||||
| 蝶阀Butterfly valve DN | 125 | 150-200 | 250-300 | 300-350 | 350-400 | 400-450 | |||||||||||
| 球阀B all-valve DN | 80 | 100-125 | 150 | 200 | 250 | 300 | |||||||||||
| 连 接 尺 寸 Connection-size | |||||||||||||||||
| 法兰号FLANGE | F07 | F10 | F10 | F12 | F12 | F14 | F16 | F12 | F14 | F16 | F16 | F20 | F20 | F20 | F20 | F25 | |
| 法兰外圆(D) | 90 | 125 | 125 | 150 | ## | 175 | 210 | 175 | 175 | 210 | 210 | 250 | 250 | 255 | 255 | 300 | |
| 连接孔中心 PCD | D0 | 70 | 102 | 102 | 125 | ## | 140 | 165 | 125 | 140 | 165 | 165 | 200 | 205 | 200 | 205 | 254 |
| N-M-DP(深) | 4×M8 -12 | 4×M10 -15 | 4×M12 -18 | 4×M16 -24 | 4×M20 -30 | 4×M12 -18 | 4×M16 -24 | 4×M20 -30 | 4×M20 -30 | 8×M16 -24 | 8×M16 -24 | 8×M16 -24 | 8×M16 -24 | 8×M16 -24 | |||
| 凹凸可选 (D2) | 55 | 70 | 70 | 85 | 85 | 100 | 130 | 85 | 100 | 130 | 130 | 140 | 140 | 140 | 140 | 200 | |
| 凹凸高度 f（f1） | 3（2.5） | 4（3） | 5（3） | 3(2.5) | 4(3) | 5(3) | |||||||||||
| 最大轴孔 | 28 | 35 | 45 | 50 | 65 | 70 | |||||||||||
| 安装高度Install-height | 68 | 81 | 90 | 96 | 100 | 109 | |||||||||||
| 手轮 Handwheel | 250 | 320 | 360 | 460 | 600 | 600 | |||||||||||
| 外 型 尺 寸 APPearance=size | |||||||||||||||||
| A | 189 | 209 | 253 | 253 | 300 | 289 | |||||||||||
| B | 144 | 154 | 181 | 181 | 200 | 198 | |||||||||||
| E | 44.5 | 61.5 | 80.5 | 89.5 | 114 | 126 | |||||||||||
| F | 116 | 138 | 179 | 185 | 249 | 260 | |||||||||||
| H1 | 61 | 73 | 82 | 89 | 100 | 99 | |||||||||||
| h | 34 | 41 | 54 | 54 | 57 | 59 | |||||||||||
| ø | 15 | 18 | 20 | 20 | 25 | 25 | |||||||||||
| Q | 91 | 121 | 160 | 178 | 235 | 245 | |||||||||||
